产品概述：
方形摇摆筛：
FYBS系列方形摇摆筛是新型高xiao的筛分设备，因其工作时的筛箱的运动轨迹，也被称为往复筛；又因其属于高精密筛分设备，所以也有厂家称之为多层方形摇摆筛或方形精密筛分机。方摇摆筛是解决旋振筛精度高但产量小、直线振动筛产量大但精度低这一传统难题的筛分利器，方形振动筛设备独特的设计使其同时具备了筛分精度高、产量大的特点，满足用户对精度、产量双向要求的筛分需要。
方形摇摆筛驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置。康振机械设计生产的FYBS系列方形摇摆筛具有筛分精度高、效率高、处理量大，筛面利用率高，筛网寿命长，噪音低，安装使用简单，无污染等特点，是理想的环保型振动筛分设备，广泛应用于化工、冶金、陶粒、有色金属、非有色金属、粮食、食品、磨料、矿山等行业中物料的精确筛选分级工艺流程。

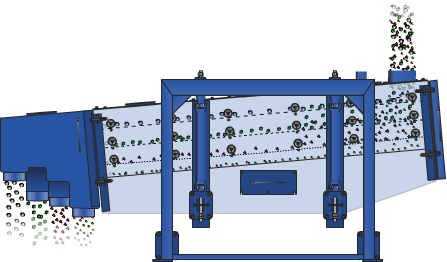

方形摇摆筛工作原理：
设备的筛箱在惯性力的作用下作前后往复运动，并带动筛面做周期性摇动，迫使筛面上的物料随筛箱一同做定向跳跃式运动，小于筛面孔径的物料通过筛框落到下层，称为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分作业。
原理介绍：
方形摇摆筛 摇动体即筛箱运动轨迹来看，方型回旋筛又称往复筛，其驱动装置所产生的振动力是一绕定轴，方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°~5°）。回旋筛的工作原理为，筛机起动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛箱一同作平面回旋式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出，完成筛分工作。
方形摇摆筛的筛面是水平或微倾斜布置的，一般倾斜的角度为0到5度之间，当筛机正常启动后，筛箱就会在惯性力的作用下作前后往复式运动，并带动着筛面作周期性摇摆，物物料从中心到外缘在整个筛面上均匀分散，作平面回旋式运动，由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出，而较大颗粒的物料连续翻滚作跳跃式运动被运送到出口处，出口处是一个可调节的导向装置，可有效控制物料的流量大小，并能控制物料在筛面上的停留时间，到此从而完成筛分工作。
长方形摇摆筛启动后，筛机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而迫使筛箱上的物料随着筛箱一同作定向跳跃式运动，在这期间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料连续翻滚跳跃运动后从出料口排出，从而完成筛分工作。

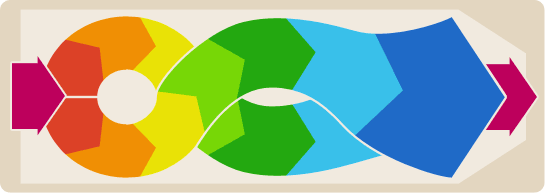

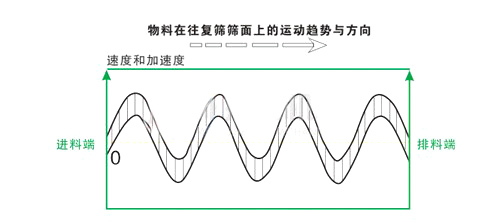

物料在筛面上运动情况
同样或相近的配置，FYBS型摇摆筛比一般惯性振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上的运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触机滤，当然也就增加了透筛率。
1、往复回旋运动快速分散物料筛分
方形摇摆筛的往复摆动运动可以在几乎没有垂直振动和跳跃的情况下将物料快速送到筛面上，小的物料快速通过网面，而大的颗粒则逐渐输送到出料端。

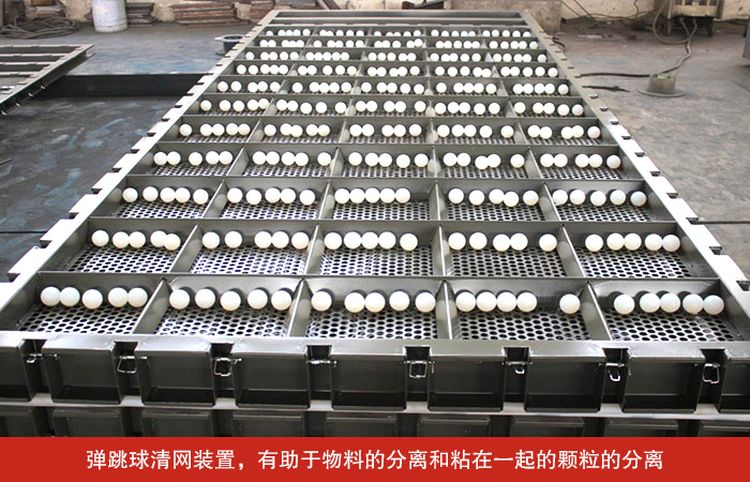

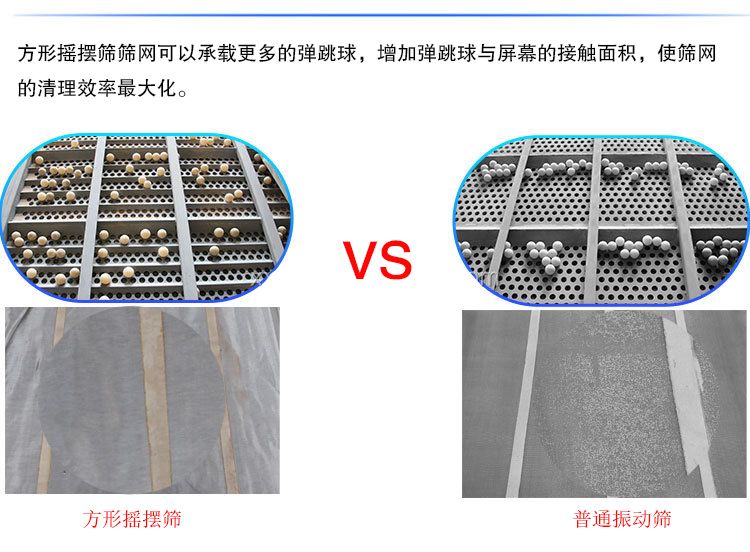

2、弹跳球可防止筛网堵塞
每层筛网下安装有弹跳球清网装置，弹跳球通过直接撞击筛网来去除粘在筛网上的颗粒，使筛网表面时刻保持清洁。

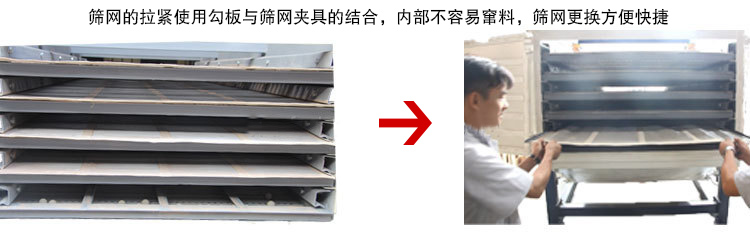

3、"快速夹头"可使网面自动拉紧，提供快速、简单的筛网更换
可以通过弹簧夹头自动拧紧筛网，并将筛网固定在筛网的框架上。通过保持均匀的拉伸力，该系统确保较高的筛分精度，减少堵塞，增加筛网的寿命。
4、平滑的驱动系统与动力平衡设计
FYBS系列摇摆筛传动系统的动平衡设计使筛分运动不产生振动冲击，使系统可安装在悬挂装置上而不影响筛分效果。
方形摇摆筛技术参数
方形摇摆筛特点
1、往复回旋式的运动方式快速的将物料分散筛分。
2、方形摇摆筛采用柔和的摇摆形式进行筛分，不存在高频振动，可有效宝华物料颗粒的原状不被破坏。
3、0.3mm-180目以内筛分，筛面倾斜角度倾斜角度为0°— 5°。单台机器产量可达60吨/时。
4、1-5层多层设计（复式可达10层），可一次性获得多种规格的成品。
5、每层筛网均有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，延长运行周期。
6、全封闭结构，粉尘不飞扬。

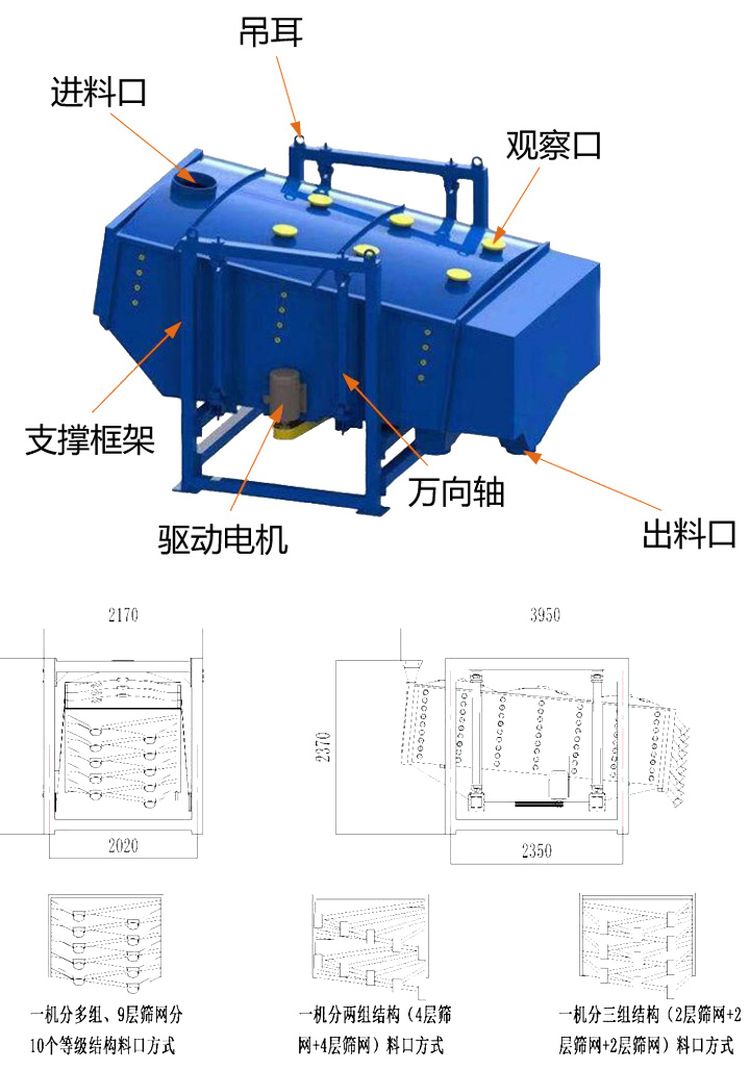

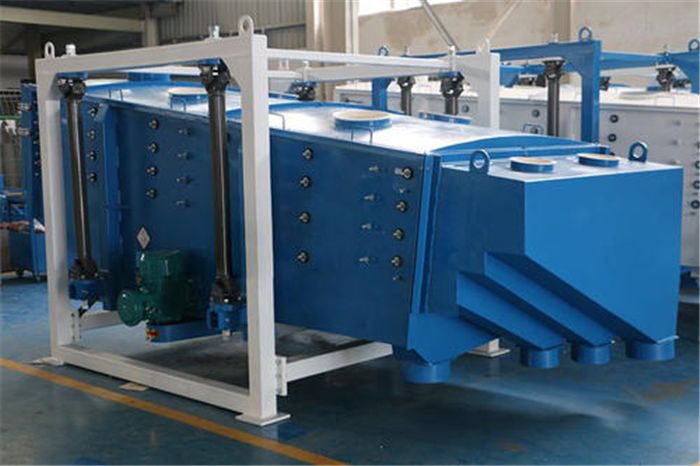

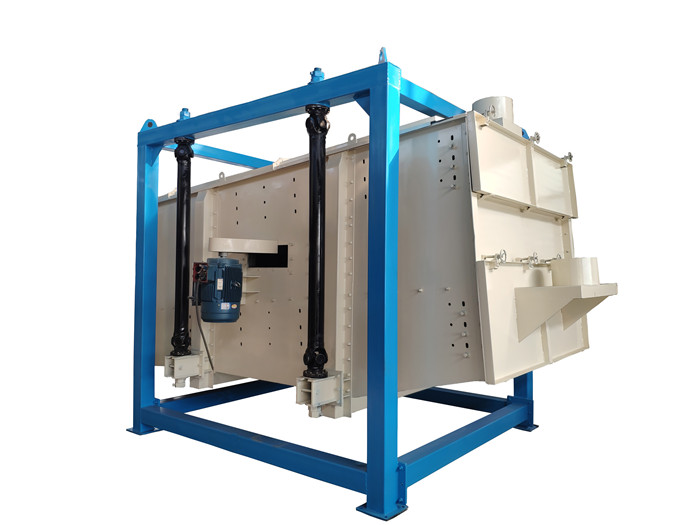

方形摇摆筛外形图：

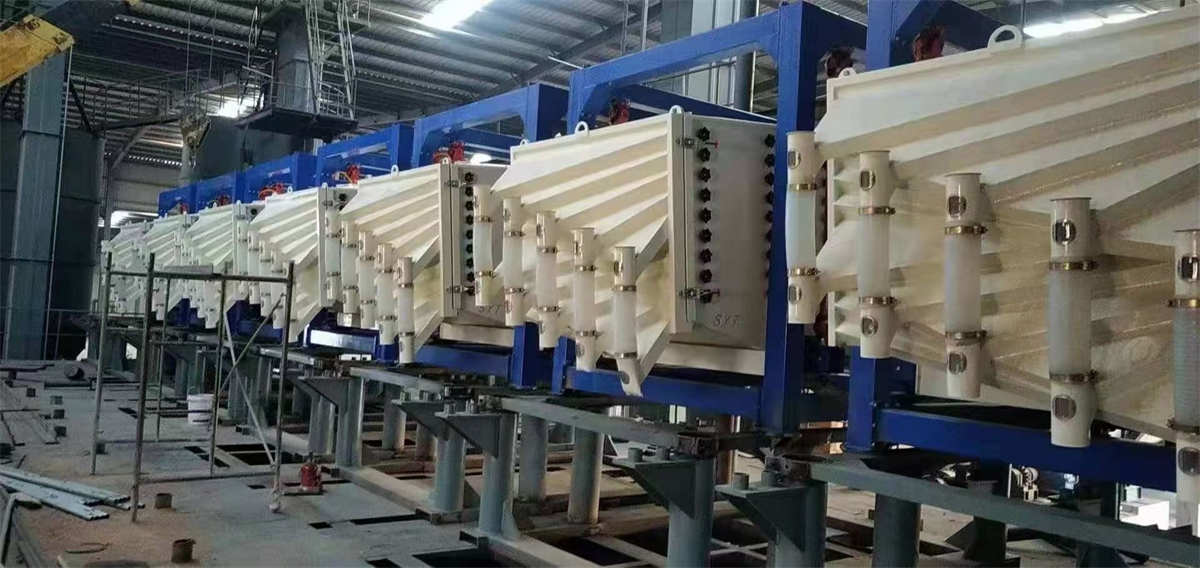

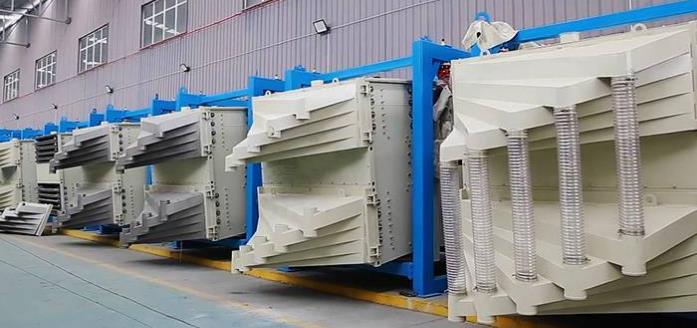

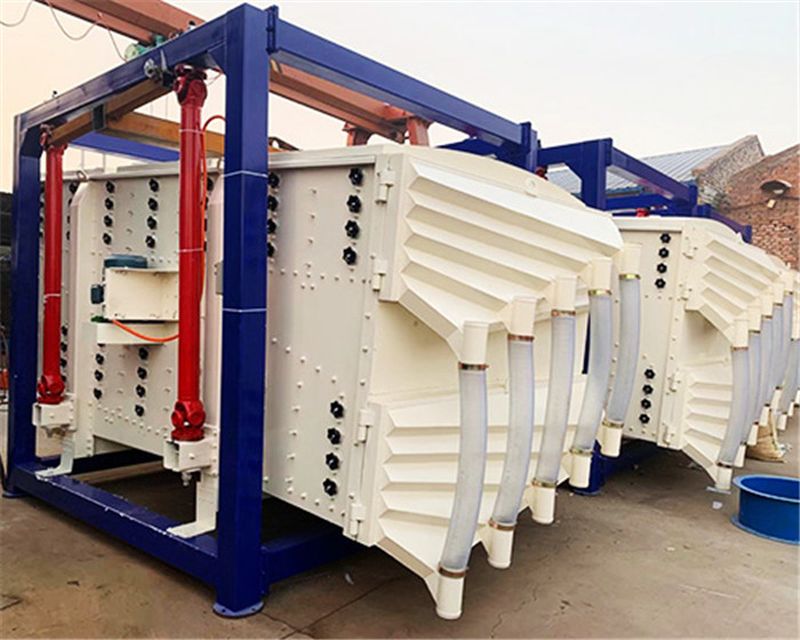

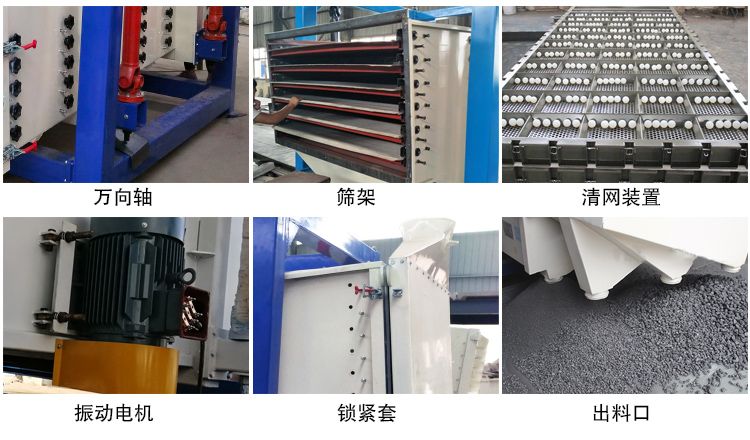

方形摇摆筛细节展示
方形摇摆筛主要是由进料口、筛箱、驱动装置、筛架、支撑架、减振装置、出料口等组件构成。
进料口：改变了原来依附在后门上的设计，增加了分料板结构，使分料更有效均匀.后门的重量减轻，让进料一端的摇摆运动更有力，使得投入筛面的物料更快速的分散筛分。

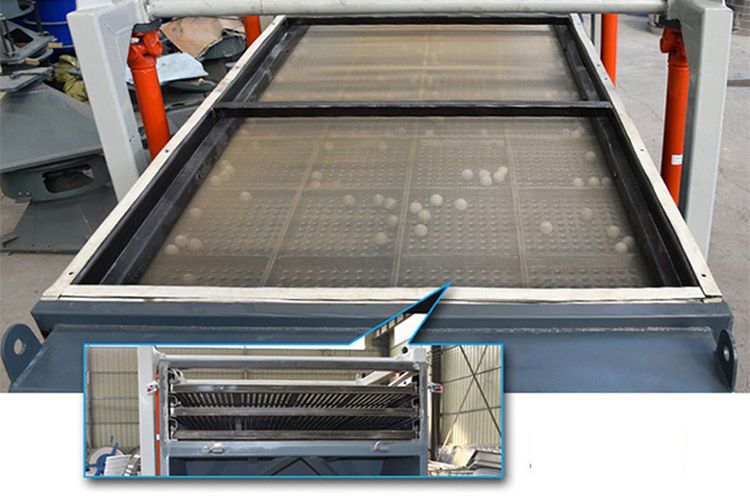

筛箱：包括筛框、筛网、筛格、弹簧卡和弹跳球等组件，筛框上安装有上、下两层筛网，筛网通过设置在筛格周边上的弹簧卡张紧在筛格上，弹跳球设置在筛格的方格内。
驱动装置：包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件，锥套固定在筛框上，驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。
万向轴：整个筛箱由万向轴连接，当筛机做摇摆运动时，万向轴也跟随旋转，对旋转动力起到缓冲、阻尼的作用，使整个筛机运行更顺畅。
出料口：根据客户的物料筛分需要进行各种不同设计的，由不同的网层要求进行变化，我们的设计更着力于方便大流量，快速不堵塞的流出筛体，改变各种角度、增加出料管道直径、减少流出距离等各种工艺方法.
| 一般要求 | 模型 | YYBS1030/1036/1230/1236/1530/1536/1830/1836/2030 |
| 旋转频率(r/min) | 180-260 | |
| 主要成分 | 不锈钢（304/316L）\碳钢（Q235） | |
| 筛箱行程(mm) | 25-60 | |
| 传感器安装方法 | 内置/外置 | |
| 密封条 | 硅胶/橡胶 | |
| 特殊要求 | 机身总高度 | 请具体沟通 |
| 进料口 | 角度/尺寸等 | |
| 出口 | 角度/尺寸/加阀 | |
| 观察口 | 硅胶盖/橡胶盖/玻璃盖 | |
| 春天 | 可选择是否加硅胶保护套 | |
| 内喷（mm） | PTFE / ePTFE / WC / Al 2 O 3 | |
| 设备表面处理 | 抛光/喷砂 | |
| 机身金属材质要求 | 例如：不需要Cu和Zn（电气部件除外） | |
| 振动马达 | 普通电机/防爆电机 | |
| 其他 |

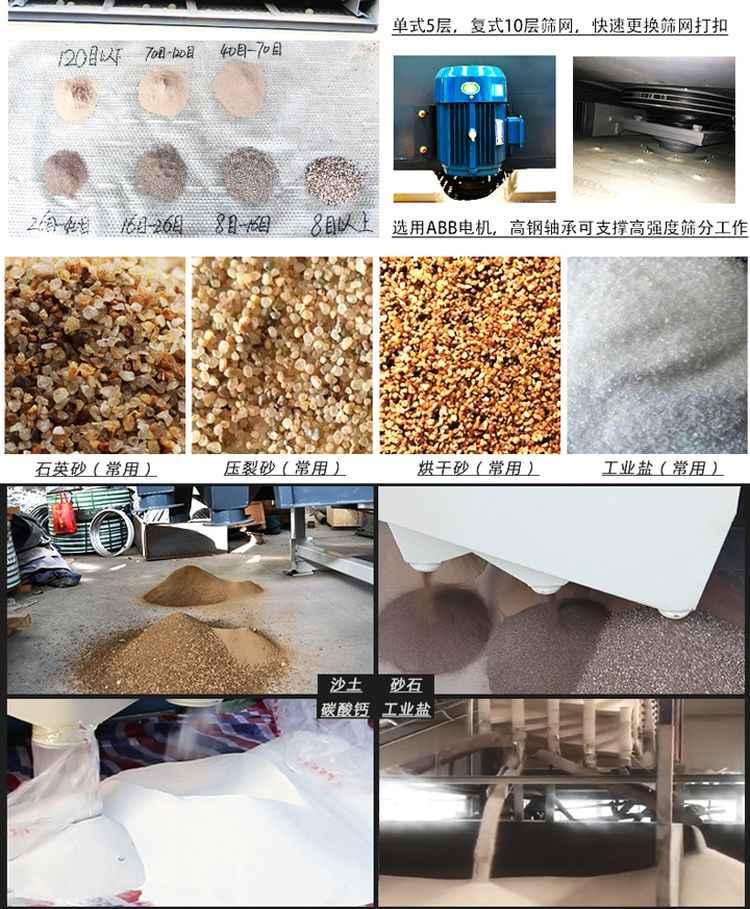

方形摇摆筛适用物料
长方形摇摆筛比较适合筛分：石英砂、工业盐、压裂砂、机制砂、板材砂、烘干砂、陶粒砂、宝珠砂、硅砂、聚丙烯、烘干矿粉、碳酸钙粉、云母粉、滑石粉、河沙、化肥等。

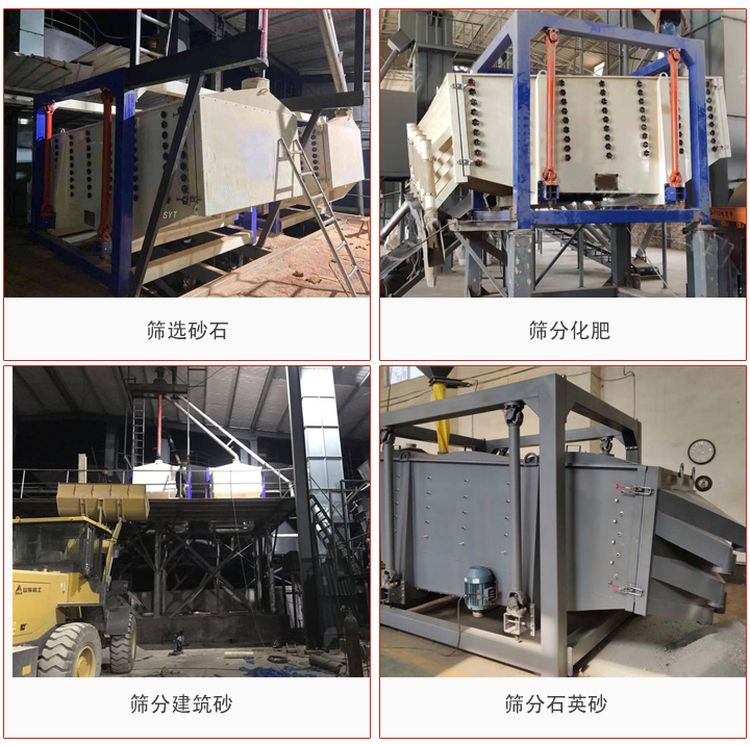

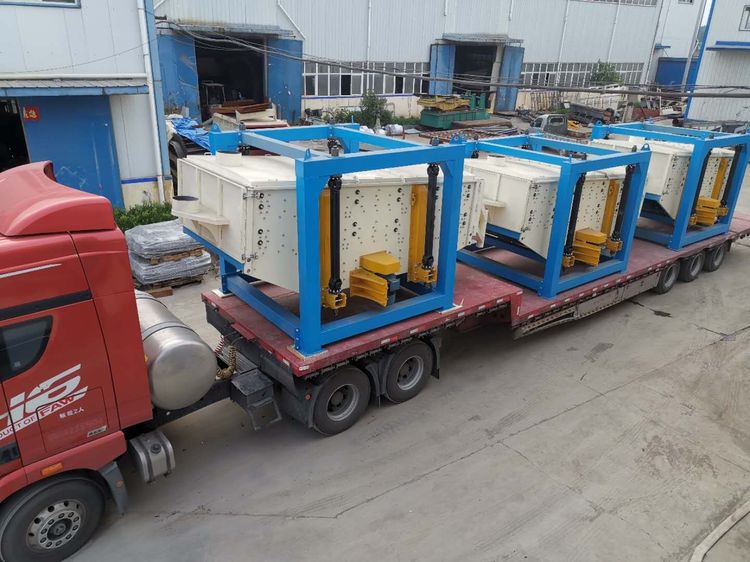

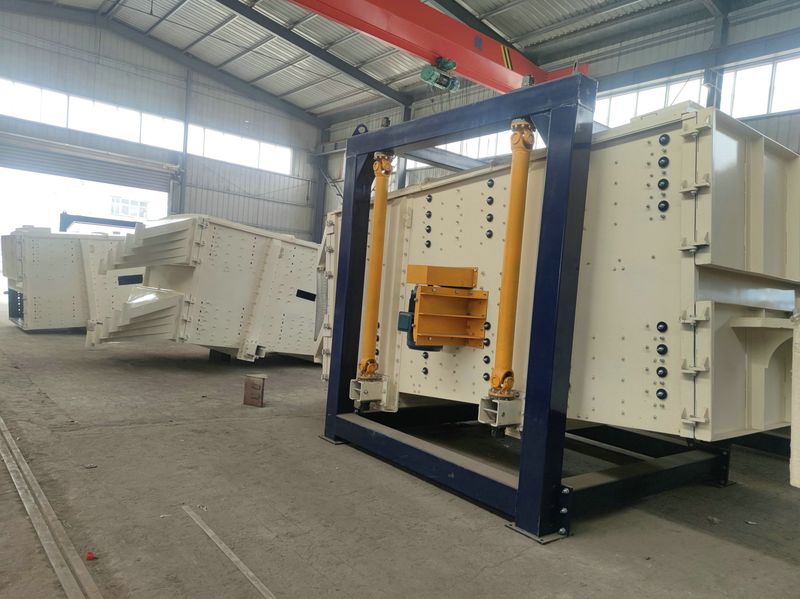

方形摇摆筛使用现场
方形摇摆筛如何更换筛网
1、打开方形摇摆筛筛板，找到破损的筛网并抽出对应筛框，需要两个人作业，两端用力均匀向外拉。
2、把破损的筛网从筛框上剥离掉，清理好筛框与筛网的接触面，并把新的筛网铺到筛框上，按要求张紧筛网，固定好后剪裁掉多余的筛网。
3、两人托起筛框，从U型卡槽处重新安装进去，用力要均匀，防止起皱或者变形。

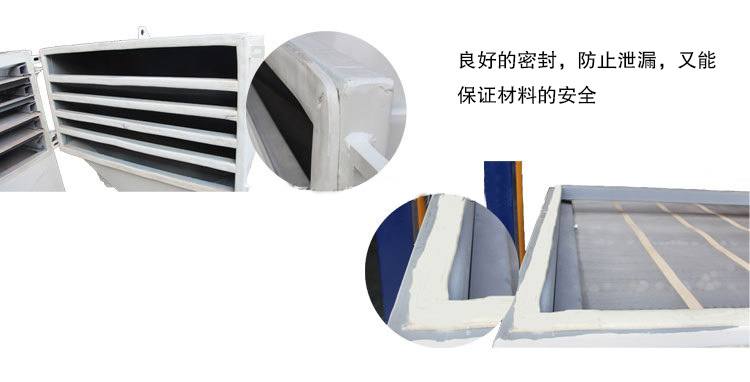

4、关闭筛板并安装好密封条，保证密封。
5、试机良好后方可作业。
